Как делают изделия из композитов: простое объяснение технологии

Как делают изделия из композитов: простое объяснение технологии

Композитные изделия используются там, где нужна прочность, малый вес и возможность получить сложную форму. Из композитов делают детали автомобилей, лодки, корпуса, декоративные панели, элементы тюнинга, защитные кожухи, формы, спортивное оборудование и многое другое.

Если объяснять просто, композит — это материал, который состоит из нескольких компонентов. Чаще всего основа изделия — это армирующий материал и связующее. Армирующий материал дает прочность, а связующее соединяет слои между собой и превращает их в единую жесткую деталь.

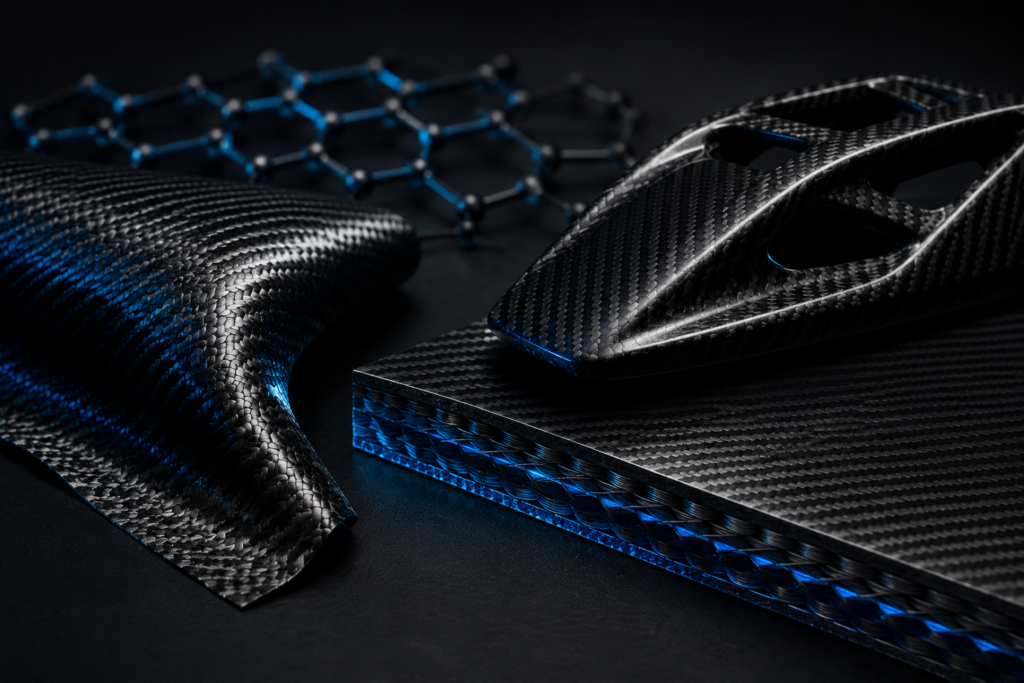

Например, при изготовлении стеклопластика используется стеклоткань и смола. При изготовлении карбоновой детали — углеткань и смола. После правильной пропитки и отверждения получается прочное изделие, которое держит форму и может выдерживать серьезные нагрузки.

Из чего состоит композитное изделие

Основные элементы композитного изделия:

• армирующий материал;
• связующее;
• форма или матрица;
• разделительный слой;
• дополнительные материалы для обработки.

Армирующий материал — это ткань или волокно, которое отвечает за прочность. Это может быть стеклоткань, углеткань, арамидная ткань или другой материал. От выбора ткани зависит вес, жесткость, прочность и внешний вид изделия.

Связующее — это смола, которая пропитывает ткань и после отверждения превращает слои в единую деталь. Часто используют эпоксидную смолу, потому что она хорошо подходит для прочных и качественных изделий.

Форма или матрица нужна для того, чтобы изделие получило нужную геометрию. Если нужна деталь с гладкой внешней поверхностью, качество формы играет очень большую роль. Чем лучше подготовлена форма, тем аккуратнее получится готовое изделие.

Как проходит процесс изготовления

Производство композитного изделия можно разделить на несколько основных этапов.

Первый этап — подготовка формы. Форму очищают, проверяют поверхность, наносят разделительный состав. Это важно, чтобы готовая деталь после отверждения нормально отделилась от формы и не повредилась.

Второй этап — раскрой материала. Стеклоткань, карбон или другой армирующий материал нарезают по нужным размерам. На этом этапе важно заранее понимать, сколько слоев будет в изделии и как они будут располагаться.

Третий этап — укладка материала в форму. Слои ткани размещают в форме так, чтобы они повторяли ее геометрию. Если форма сложная, важно не допускать складок, пустот и сильных натяжений ткани.

Четвертый этап — пропитка смолой. Смола должна равномерно пройти через слои материала. Если где-то останется сухой участок, изделие получится слабым. Если смолы будет слишком много, деталь может стать тяжелее и потерять часть своих преимуществ.

Пятый этап — отверждение. После пропитки изделие оставляют до полного набора прочности. Время отверждения зависит от смолы, температуры, толщины изделия и технологии.

Шестой этап — извлечение детали из формы и обработка. Готовое изделие снимают с матрицы, обрезают лишние края, шлифуют, сверлят отверстия, покрывают лаком или красят.

Основные технологии производства

Есть несколько способов изготовления композитных изделий. Для новичков чаще всего начинают с ручной выкладки.

Ручная выкладка — это технология, при которой материал укладывается в форму вручную, а смола наносится кистью, валиком или другим инструментом. Это простой способ для старта, потому что не требует сложного оборудования. Но качество сильно зависит от аккуратности мастера.

Вакуумная формовка позволяет получить более плотное изделие. После укладки материала деталь закрывают специальной пленкой, подключают вакуум и удаляют лишний воздух. Благодаря этому слои лучше прижимаются друг к другу, а изделие получается более качественным.

Вакуумная инфузия — более продвинутая технология. Сухой материал сначала укладывают в форму, затем закрывают вакуумным пакетом, а смола под действием вакуума проходит через слои ткани. Такая технология позволяет лучше контролировать количество смолы и получать более стабильный результат.

Для небольшого старта не обязательно сразу покупать дорогое оборудование. Но важно понимать разницу между технологиями, чтобы выбрать подходящий способ под свои задачи.

Почему качество зависит от подготовки

Главная ошибка новичков — считать, что результат зависит только от смолы или ткани. На практике большое значение имеет весь процесс.

Если форма плохо подготовлена, деталь может плохо отделиться или получить дефекты поверхности. Если ткань нарезана неправильно, появятся складки и слабые места. Если смола плохо перемешана, изделие может не набрать прочность. Если в слоях остался воздух, появятся пузыри и пустоты.

Композиты требуют дисциплины. Здесь важны пропорции, чистота рабочего места, температура, время работы со смолой и аккуратность на каждом этапе.

Что нужно новичку для первого изделия

Для первых работ не нужно сразу строить большое производство. Достаточно понять базовую технологию и сделать несколько простых изделий.

Минимально понадобятся:

• эпоксидная смола;
• стеклоткань или другой армирующий материал;
• форма или простая матрица;
• разделительный состав;
• кисти, валики, шпатели;
• перчатки и защита органов дыхания;
• инструмент для обрезки и шлифовки.

Лучше начинать с простых деталей. Например, плоская панель, небольшая крышка, декоративная накладка или простая форма. После этого можно переходить к более сложным изделиям.

Где применяется технология композитов

Композиты востребованы в разных сферах. Их используют в автотюнинге, судостроении, строительстве, производстве корпусов, моделировании, ремонте техники, изготовлении декоративных элементов и малосерийных деталей.

Главное преимущество технологии — возможность делать изделия под конкретную задачу. Можно изготовить легкую, прочную и нестандартную деталь без крупного промышленного производства.

Поэтому композиты интересны не только крупным предприятиям, но и небольшим мастерским. При грамотном подходе на этом можно строить отдельное направление бизнеса.

Вывод

Изготовление композитных изделий — это понятная технология, если разложить ее на этапы. Нужно подготовить форму, уложить армирующий материал, правильно пропитать его смолой, дождаться отверждения и обработать готовую деталь.

На старте лучше не усложнять процесс. Важно освоить базу: ручную выкладку, работу со смолой, подготовку формы и контроль качества. После этого можно переходить к вакуумным технологиям, карбону, сложным формам и заказным изделиям.
