7 ошибок новичков при вакуумной инфузии карбона: разбор и как избежать

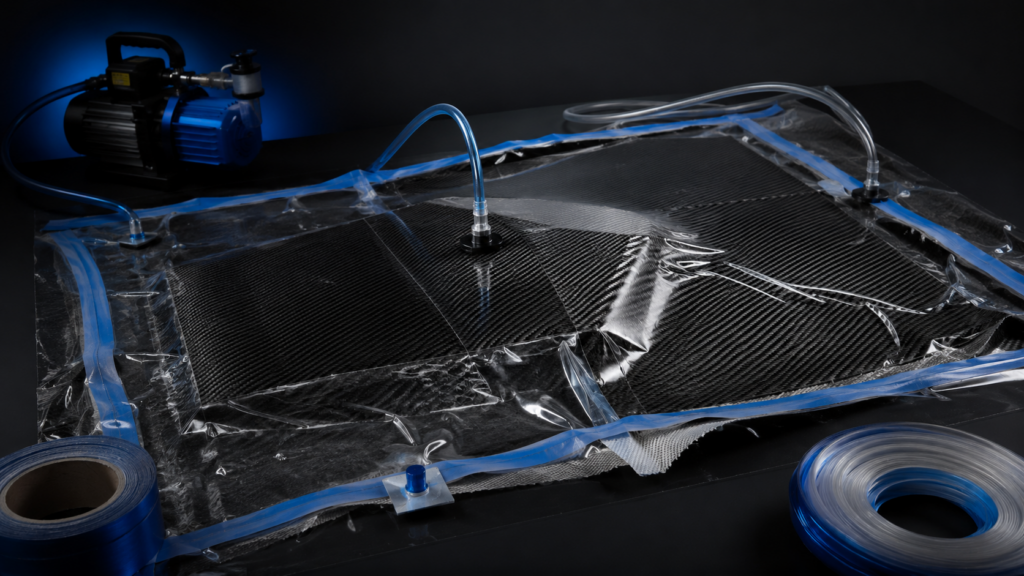

Вакуумная инфузия карбона: почему в этой технологии особенно много ошибок новичков

Вакуумная инфузия — самый требовательный к дисциплине процесс в производстве карбоновых деталей. В отличие от ручной выкладки с препрегом, здесь у мастера есть только одно окно на весь цикл: с момента открытия линии подачи смолы до полного заполнения пакета проходит от 3 до 25 минут, и исправить ошибку внутри вакуумного мешка уже нельзя. Именно поэтому большинство браков на старте — это не проблема материалов, а системная ошибка подготовки или разводки контура. Ниже — семь конкретных ошибок, которые встречаются почти в каждой мастерской в первый год работы, с цифрами, допусками и пошаговыми решениями.

Почему матрица вакуумной инфузии не держит вакуум — главная причина 80% брака

Атмосферное давление на уровне моря — около 1 бар (760 мм рт. ст.). Рабочий вакуум для инфузии должен держаться в диапазоне −0,85…−0,95 бар (то есть 85–95% от идеального разрежения). Если насос показывает −0,6…−0,7 бар и не может «дожать» систему — почти всегда речь о негерметичности контура, а не о слабом насосе.

Проверка простая: после набора вакуума отключите насос и засеките падение давления за 5 минут. Допустимая потеря — не более 0,03–0,05 бар. Если стрелка падает быстрее — в контуре есть утечка, и заливать смолу нельзя: деталь либо не пропитается полностью, либо получит сухие зоны и пузыри.

Ошибка №1: негерметичный вакуумный мешок по контуру матрицы

• Использование тонкого герметизирующего жгута (tacky tape) толщиной менее 8 мм — он продавливается на углах и в местах перепада высоты формы. Рабочий стандарт — жгут сечением 8–10 мм, уложенный без разрывов, с нахлёстом не менее 5 см на стыках.
• Складки плёнки в углах матрицы — самое частое место протечки. На сложной геометрии плёнку нужно собирать в «щипок» (гармошку), а не тянуть внахлёст — иначе в складке остаётся микроканал для воздуха.
• Повторное использование жгута герметизации — после первого снятия липкость падает на 30–40%, повторный вакуум с тем же жгутом почти всегда «подсасывает».
• Острые кромки закладных элементов (штуцеров, спирали) прорезают плёнку насквозь — под все острые элементы кладите демпфирующую заплатку из той же плёнки в 2 слоя.

Проверка герметичности мыльным раствором: нанесите мыльную пену на подозрительные зоны при работающем насосе — в месте утечки появятся пузыри. Это быстрее, чем искать течь на слух.

Ошибка №2: неправильная разводка линий подачи смолы и вакуумных точек под геометрию детали

Типовая ошибка новичка — одна линия подачи и один вакуумный порт на деталь любой площади. Рабочее правило распределения контуров:

• На деталь площадью до 0,5 м² достаточно 1 линии подачи и 1–2 вакуумных портов.
• На 0,5–2 м² нужно закладывать 2–3 линии подачи по периметру и 2 вакуумных порта на противоположных углах — так фронт смолы идёт навстречу друг другу, а не «прогоняет» воздух в одну сухую зону.
• На деталях свыше 2 м² (капоты, крупные обвесы) — спиральная трубка (spiral wrap) укладывается по всему периметру подачи и отдельно по периметру вакуума, иначе средняя часть детали пропитается на 20–30 минут позже краёв и успеет начать желатинизацию.

Вакуумные порты и порты подачи нельзя ставить друг напротив друга по кратчайшему пути — смола «проскакивает» по прямой, и боковые зоны детали остаются сухими. Разносите порты по диагонали и добавляйте распределительную сетку (flow mesh) в зонах с наибольшим удалением от линии подачи.

Ошибка №3: неподготовленная матрица — на чём держится качество финишной поверхности

Матрица для карбона — это не разовая форма, а оснастка, которая определяет глянец и точность каждой последующей детали. Три рабочих варианта изготовления матрицы под старт:

• Композитная (эпоксидная) матрица — самый долговечный вариант, выдерживает 50–150 съёмов, подходит для серии. Требует мастер-модели и минимум 2 недели на полный цикл изготовления с учётом отверждения.
• Гипсовая матрица — быстрый и дешёвый вариант для 1–3 деталей, но выдерживает не больше 3–5 съёмов без потери геометрии.
• Силиконовая форма — для мелких декоративных элементов и рельефных деталей, не подходит под вакуумную инфузию крупных панелей из-за деформации под нагрузкой.

Ключевая ошибка — экономия на полировке. Матрица должна быть отполирована минимум до Ra 0,1–0,2 мкм (полировальные пасты №1–№3 с постепенным уменьшением зерна), иначе на детали копируется каждая риска. Перед первым съёмом наносится 5–7 слоёв твёрдого воска или разделительный состав PVA — один слой воска даёт не больше 1–2 съёмов гарантированного качества.

Ошибка №4: слишком раннее закрытие линии подачи смолы

Новички закрывают линию подачи, как только смола визуально «дошла» до вакуумного порта — но фронт пропитки неравномерный, и по краям пакета почти всегда остаются недопропитанные волокна. Рабочее правило: подача перекрывается только тогда, когда смола идёт в вакуумную ловушку сплошным потоком минимум 30–60 секунд, а не отдельными каплями.

После этого линию подачи не перекрывают вентилем полностью, а пережимают зажимом на 5–10 минут, продолжая держать вакуум — это позволяет смоле дотянуть оставшиеся сухие пятна за счёт капиллярного эффекта, прежде чем начнётся гелеобразование.

Ошибка №5: смола с неподходящей вязкостью и временем жизни для инфузии

Ламинирующая смола для ручной выкладки имеет вязкость 800–1200 мПа·с при 25°C — для инфузии она слишком густая и не пройдёт сквозь плотный пакет углеткани. Инфузионные смолы имеют вязкость 200–400 мПа·с при той же температуре — именно они указываются в спецификации как «infusion resin» или «инфузионная эпоксидная система».

• Время жизни (пот-лайф) для деталей до 1 м² — 30–45 минут, для крупных деталей нужна смола с пот-лайфом 60–90 минут.
• Температура в цехе критична: при 15°C вязкость смолы растёт почти вдвое по сравнению с 25°C — зимой без подогрева помещения инфузия крупной детали часто не успевает завершиться до начала загустевания.
• Перед первой серийной заливкой всегда делайте тест на пробном образце 20×20 см с той же партией смолы и той же температурой в цехе — это дешевле, чем испортить деталь площадью 1,5–2 м².

Ошибка №6: преждевременная распалубка детали

Смола на ощупь может казаться твёрдой уже через 4–6 часов при комнатной температуре, но полная прочность конструкции достигается только после набора расчётной степени отверждения. Минимальная выдержка в матрице при 20–23°C — 24 часа. Для деталей, которые пойдут в дальнейшую механическую обработку или под нагрузку, обязателен пост-отверждение (post cure) при 60–80°C в течение 4–8 часов — это поднимает температуру стеклования (Tg) эпоксидной матрицы на 15–25°C и снимает внутренние напряжения.

Ранняя распалубка приводит к короблению детали (деформация из-за неполного отверждения) и «отпечатыванию» текстуры ткани через слой поверх — это тот самый брак, который потом пытаются исправить шлифовкой финишного слоя, теряя глянец. Ориентир для контроля готовности — твердомер Barcol: значение должно быть не ниже 40 единиц перед снятием с матрицы.

Ошибка №7: отсутствие контроля вакуумметра на протяжении всего цикла отверждения

Вакуум нужно держать не только на этапе заливки смолы, но и весь цикл отверждения — минимум 4–6 часов, а по-хорошему до полного гелеобразования. Падение вакуума в середине цикла (например, из-за медленной микроутечки) может пройти незамеченным, если проверять показания раз в час, а не постоянно.

• Записывайте показания вакуумметра каждые 15–30 минут в первые 2 часа — это самый рискованный период, пока смола ещё текучая.
• Используйте одновременно аналоговый и цифровой вакуумметр на разных портах — расхождение показаний больше 0,05 бар сигнализирует о проблеме с одним из датчиков или локальной утечке рядом с портом.
• Если насос отключается автоматикой по достижении заданного давления — проверьте, что реле включения стоит на пороге не ниже −0,85 бар, иначе система будет держать неполный вакуум всю ночь.

Как проверить герметичность матрицы перед инфузией: пошаговая инструкция

1. Уложите сухой пакет ткани (без смолы) с полной оснасткой: вакуумный мешок, спираль подачи, спираль вакуума, все закладные.
2. Включите насос и наберите вакуум до −0,90…−0,95 бар.
3. Отключите насос полностью, зафиксируйте точное показание.
4. Через 5 минут снимите повторное показание — падение больше 0,05 бар означает негерметичность контура.
5. Нанесите мыльный раствор на углы формы, места установки штуцеров и стыки жгута герметизации при включённом насосе — пузыри укажут точку утечки.
6. Устраните утечку (замените жгут, добавьте заплатку, переуложите складку) и повторите тест с шага 2, пока падение вакуума не станет меньше 0,03–0,05 бар за 5 минут.

Только после успешного сухого теста имеет смысл готовить смолу и запускать реальную инфузию — прогон этого чек-листа занимает 15–20 минут, а исправление испорченной детали после неудачной заливки — от одного дня работы и стоимости материала.

Чек-лист подготовки к вакуумной инфузии

• Матрица отполирована минимум до Ra 0,1–0,2 мкм, разделительный состав нанесён в 5–7 слоёв.
• Герметизирующий жгут — новый, сечением 8–10 мм, без повторного использования.
• Количество линий подачи и вакуумных портов рассчитано по площади детали (см. правило из ошибки №2).
• Смола инфузионная, с вязкостью 200–400 мПа·с и пот-лайфом, подходящим под площадь детали и температуру цеха.
• Проведён сухой leak-down тест — падение вакуума не более 0,05 бар за 5 минут.
• Подготовлен мыльный раствор и запасной жгут герметизации на случай оперативного ремонта утечки.
• Вакуумметр — минимум два независимых датчика на разных портах.
• Составлен график наблюдения за вакуумом на весь цикл отверждения с интервалом 15–30 минут.
• Запланировано пост-отверждение при 60–80°C на 4–8 часов для деталей с нагрузкой.
• Готовность к распалубке подтверждена твердомером (Barcol не ниже 40), а не «на ощупь».

Обучение работе с карбоновой инфузией: почему видео с YouTube не заменяют практику

Все семь ошибок из этой статьи объединяет одно: их невозможно поймать по фотографиям чужого процесса. Утечка на 0,03 бар, недостаточная полировка матрицы, неправильно рассчитанное время жизни смолы под температуру конкретного цеха — это калибровка, которая нарабатывается на реальных деталях под контролем мастера, который уже прошёл через десятки браков и знает, где смотреть в первую очередь.

Именно поэтому на очных курсах ключевое время отводится не теории, а разбору сухих тестов герметичности, расчёту разводки контуров под конкретную геометрию и живой инфузии тестовой панели с последующим разбором ошибок на срезе готовой детали.
